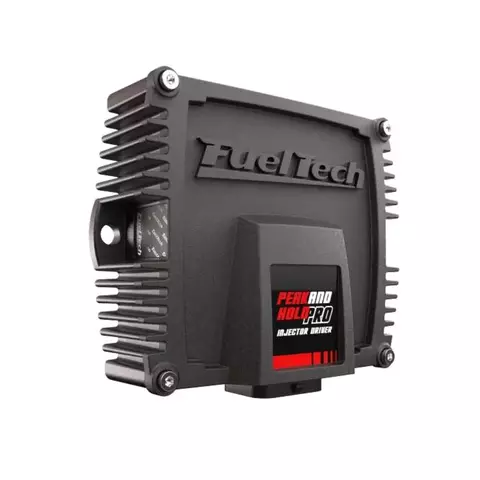

PEAK AND HOLD PRO INJECTOR DRIVER

DESCRIÇÃO

O Peak and Hold PRO Injector Driver é um módulo de controle avançado de corrente desenvolvido para comandar injetores de baixa impedância.

Ele possui 8 canais para injetores, conector automotivo de 26 vias e diversos níveis de proteção para o motor em caso de um injetor ou conexão falhar. Em geral, injetores de competição e/ou de alta vazão utilizam bobinas internas de baixa impedância com resistência menor de 7 Ohms.  Isso possibilita que eles tenham um tempo de resposta muito menor do que um injetor de alta impedância.

Estas bobinas com menor impedância, implicam em uma corrente de acionamento maior e exigem um controle de corrente de abertura e corrente nominal corrente de “peak” e corrente de “hold”, caso contrário, o injetor pode rapidamente aquecer e queimar.

Com o controle do Peak and Hold PRO Injector Driver é possível aplicar uma corrente inicial maior para permitir a rápida abertura do injetor corrente de“peak” e, logo em seguida, reduzir a corrente para um valor que, em geral, corresponde a 1⁄4 da corrente inicial corrente de “hold”.

O módulo Peak and Hold PRO Injector Driver também é compatível com injetores de alta impedância acima de 7 ohms, sendo possível a utilização de todas as funções de proteção e diagnósticos.

Com isso diminui-se o tempo morto do injetor - deadtime - tempo entre o injetor receber o estímulo elétrico e efetivamente começar a injetar combustível.

CARACTERÍSTICAS

• Driver de controle de corrente para injetores de baixa impedância
• 8 canais
• Corrente selecionável via software até 12A Peak e 3A Hold
• Comunicação CAN para proteções e diagnóstico

• DESCRIÇÃO TÉCNICA

  • 8 canais
  • De 2A a 12A de Peak (seleção individual por canal via software)
  • De 0,5A a 3A de Hold (seleção individual por canal via software)
  • Conector automotivo
  • Sensor de temperatura interno do módulo
  • Diagnóstico de falhas através de comunicação CAN*
    (* Para uso com FT450, FT500 e FT500LITE é necessário substituir o conector da CAN).
  • Proteção contra alta temperatura
  • Saída para acionamento de relé de injetores
  • Gabinete em alumínio
  • Permite atualização de Firmware via CAN (é necessário ter uma PowerFT conectada)
  • Permite o uso Standalone
  • Dimensões: 115 x 90 x 33mm

• INSTALAÇÃO

  A FuelTech oferece algumas opções para facilitar a sua instalação:

  • Chicote elétrico de 2 metros é recomendado para novos projetos, com o conector do módulo e conectores CAN macho/fêmea
  • Kit conectores auxilia no processo de fabricação/modificação do seu chicote elétrico.
  • Chicote adaptador foi desenvolvido para projetos substituindo dois Peak and Hold pelo novo P&H PRO INJECTOR DRIVER, tornando a instalação fácil e rápida!

   PROTEÇÕES

O Peak and Hold PRO Injector Driver é capaz de identificar as seguintes falhas:

• Injetor desconectado
• Injetor em curto
• Sobreaquecimento
• Verificação de integridade do módulo as falhas geram evento de status e são gravadas no log. Para cada falha é possível definir o nível de proteção, escolhendo:
• Alerta na ECU o módulo PRO Injector Driver envia um alerta para a ECU PowerFT
• A proteção é definida no mapa, na Configuração de Alertas, através da tela da ECU ou FTManager
• Desativar módulo o Desliga os injetores o Desliga a saída de relé o Desliga segundo módulo se fio de comunicação estiver ligado

 DIAGNÓSTICO

• Detecção individual de injetor desconectado ou em curto.
• Canais individuais de log com tempo para atingir o pico de corrente, permitindo identificar defeito no injetor.
• Logs de tensão da bateria e temperatura do módulo.
• Log registra as configurações de corrente definidas.

 CONTEÚDO DO PRODUTO

• Manual de instruções
• Kit coxim fixação
• Adesivo fibra de carbono
